le relief

Même s'il n'y en a pas beaucoup dans notre région, le relief est un élément primordial à maîtriser !



Le relief correspond à la couleur marron ou bistre sur la carte. On peut décomposer les symboles du relief en trois sous parties :

- les symboles linéaires tels que les courbes de niveau maitresses, de formes ou simples. On trouve également des levées de terre, des abrupts de terre, des fossés et des ravins. --> très courants

- les symboles de point soit l'ensemble des symboles particuliers comme des trous, des fourmilières ou des petites dépressions. --> très courants

- les symboles de surface comme les terrains (très) accidentés. --> assez rares

Si vous voulez réapprendre ces symboles c'est par ici : à connaître !  ou


La topographie en CO



Les courbes de niveau :


Ces dernières représentent une certaine altitude et l'écart entre chaque courbe de niveau est déterminé par l'équidistance (exemple : Equidistance = 10m --> les courbes de niveaux seront écartées de 10 mètres d'altitude). Les courbes maitresses se trouvent tous les 5 courbes de niveau et permettent de calculer plus facilement le dénivelé.

Comme vous le savez, le terrain est en 3D et la carte en 2D, ainsi lorsque l'orienteur regarde les courbes il doit les interpréter comme ci bas. Si les courbes de niveau sont proches les unes des autres, cela signifie qu'il y a une forte différence d'altitude et donc une forte descente / montée. A l'inverse, les terrains avec peu de courbes de niveau sont plutôt plats


Projection des courbes de niveau







Pour vous exercer à se représenter le terrain en courbes de niveau voici un exercice de  Icon compréhension relief  et sa Icon correction

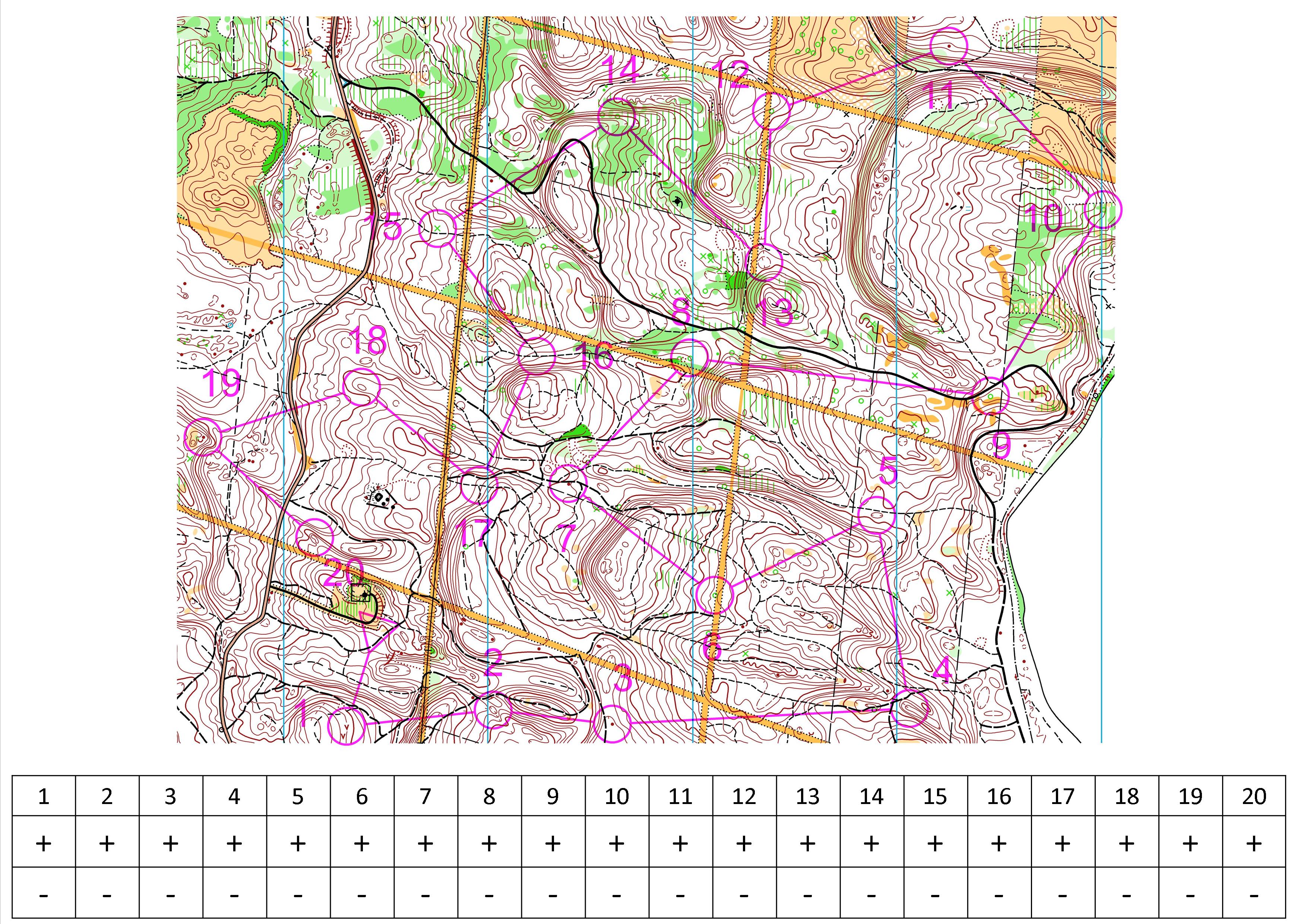

Voici également un exercice pour approfondir ce thème :  Icon plus haut - plus bas exercice  et  consigne + correction



Les rentrants - avancées :


Les rentrants / avancées sont des particularités topographiques qui sont souvent utilisées pour poser des postes. On distingue ces deux particularités grâce au sens de la pente

Un rentrant :


Représentation sur la carte et vision du coureur



Une avancée :


Représentation sur la carte et vision du coureur



Voilà un récapitulatif de cette page :  Icon schéma courbes de niveau

Et à présent un exercice pour distinguer les rentrants des avancées :  Icon rentrant vs avancée  et  consigne + correction



À présent, vous pouvez vous diriger vers le poste n°5 : la planification d'itinéraire
